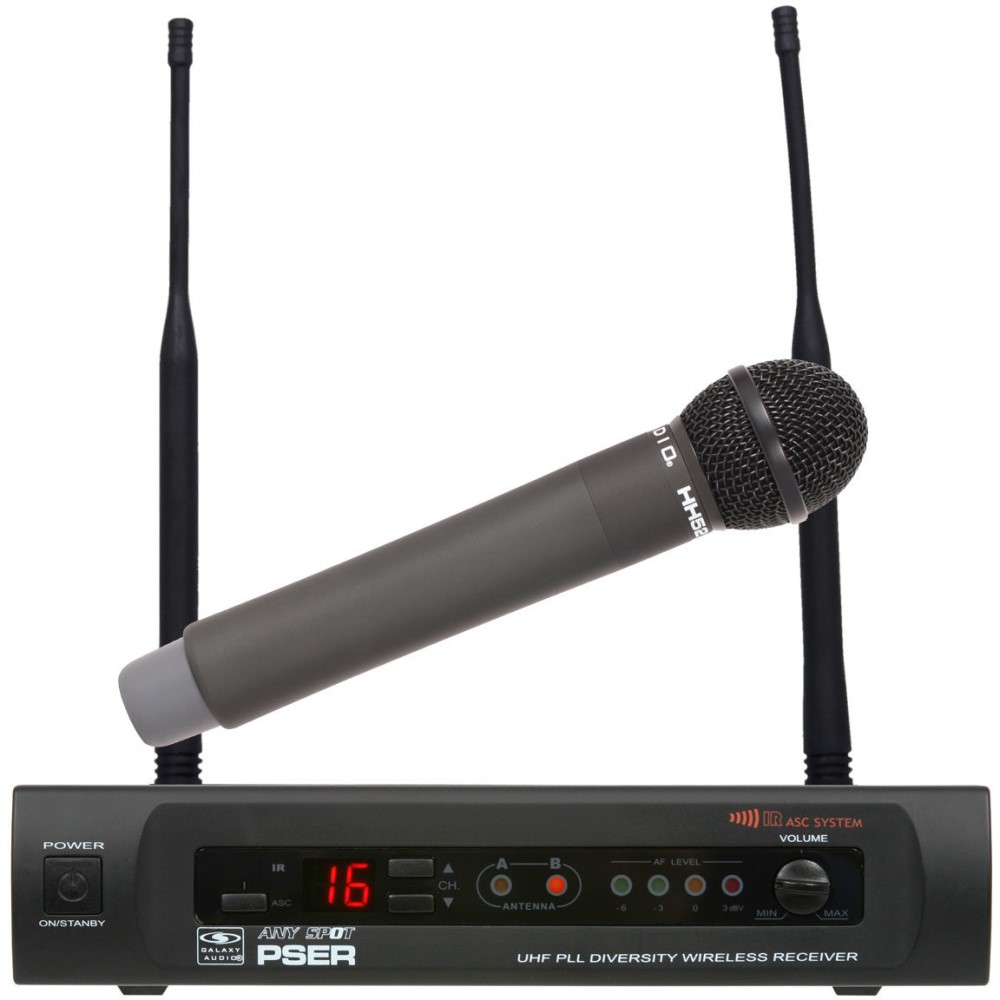

| PSE SYSTEM SPECS |
|
| Fréquence disponible |
16 |
| Gamme de fréquence |
CODE D 584~607MHz
CODE N 518~542MHz |
| Bande sonore |
UHF |
| Portée opérationnelle |
Dans des conditions typiques de 300' (92 m), la portée réelle dépend de l'absorption du signal RF, de la réflexion et des interférences. |
| Réponse en fréquence audio |
(+/-3 dB) 60 Hz ~ 16 kHz |
| Distorsion harmonique totale |
(+/-30 kHz deviation 1 kHz tone): <1% |
| Plage dynamique |
> 90 dB pondéré A |
| Plage de température de fonctionnement |
14° F à 122° F (-10° C à 50° C), les caractéristiques de la batterie peuvent limiter cette plage |
| |
|
| Récepteur PSER |
|
| Niveau de sortie audio (écart de +/-30 kHz, tonalité de 1 kHz) |
Connecteur XLR (charge de 600 ohms) -12 dBV
Connecteur 6,35 mm (charge de 3 kOhms) -18 dBV |

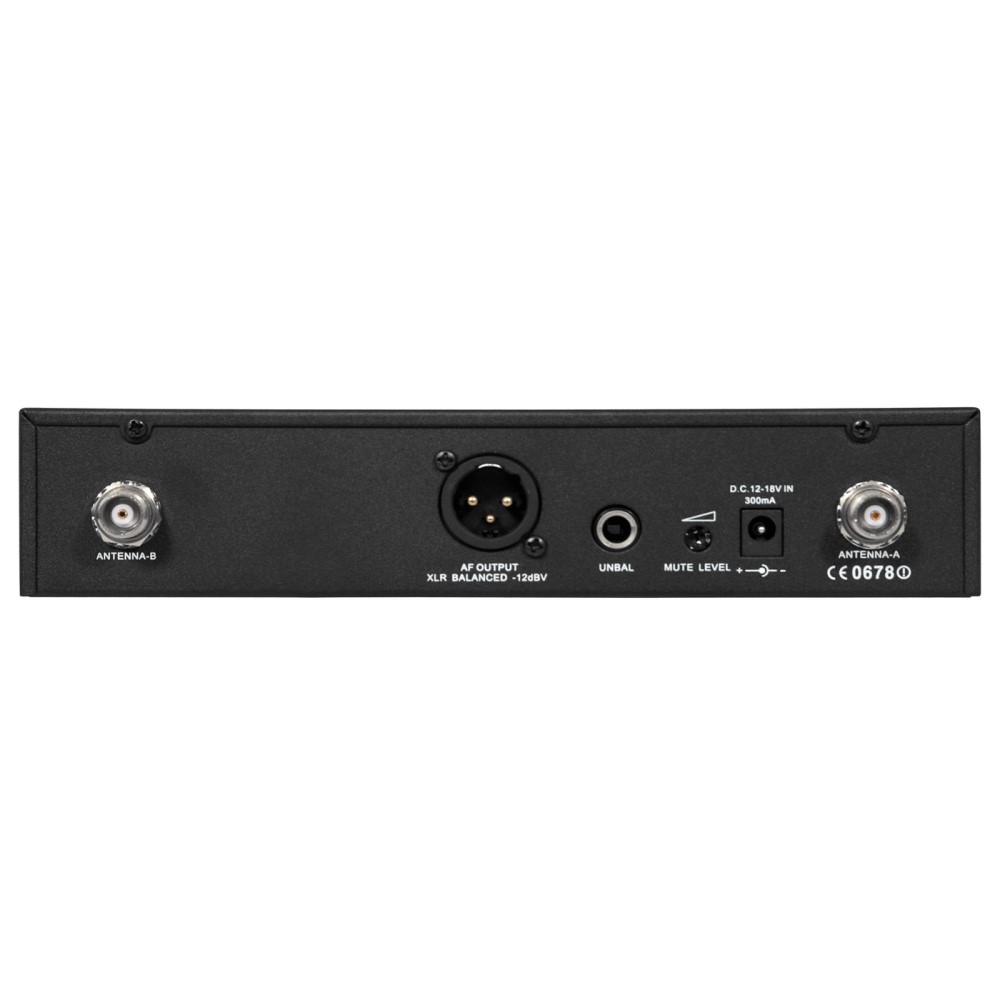

| Connexions de sortie |
1 XLR mâle symétrique
1/4" symétrique |
| Impédance de sortie |
Connecteur XLR 200 Ohms
Connecteur 1/4" 1 kOhms |
| Sortie XLR |
Impédance symétrique
Broche 1 : Masse (blindage du câble)
Broche 2 : Audio +
Broche 3 : Pas d'audio - |
| Sensibilité |
-93 dBm for 30 dB |
| Rejet d'image |
>90 dB |
| Enveloppe |
Châssis métallique EIA STANDARD 1 U |
| Dimensions |
1.7" x 8.3" x 6.3" (44 x 212 x 160 mm) |
| Poids |
31 oz (880 g) |
| Exigences d'alimentation |
12-18 V CC à 300 mA, alimenté par une alimentation externe |
| |
|
| ÉMETTEUR PORTABLE HH52 |
|
| Niveau d'entrée audio maximal |
0 dBV |
| Réglage du gain |
Trim Pot |
| Sortie RF |
10 mW, 5 mW |
| Réponse en fréquence |
70 Hz ~ 15 kHz |
| Dimensions |
9.8" x 2.1" (250 x 53 mm) (LxDia) |
| Poids |
9.5 oz (270 g) (sans batteries) |
| Exigences d'alimentation |
2 piles alcalines ou rechargeables de type « AA » |
| durée de vie de la batterie |
environ 8 heures(alkaline) |
