Puissance de sortie par canal |
| 8 ohms / 1 kHz (les deux canaux pilotés) |
300 W |
500 W |
725 W |
| 8 ohms / 1 kHz (piloté sur un seul canal) |
350 W |
600 W |
800 W |
| 4 ohms / 1 kHz (les deux canaux pilotés) |
425 W |
700 W |
1000 W |
| 4 ohms / 1 kHz (piloté sur un seul canal) |
500 W |
850 W |
1200 W |
| Distorsion (1 dB en dessous de la puissance nominale, 1 kHz) |
8 ohms : moins de 0,02 %
4 ohms : moins de 0,05 % |
| Signal sur bruit (20 Hz - 20 kHz) |
100 dB |
| Sensibilité d'entrée |
1,2 V efficace |
| Gain de tension |
32,2 dB |
34,4 dB |
36,1 dB |
| Circuit de sortie |
Classe B |
Classe H à 2 niveaux |
Classe H à 2 niveaux |
| Alimentation requise (puissance 1/8, bruit rose à 4 ohms, 120 V) |
6,3 A |
6 Un |
10,1 A |
| Réponse en fréquence |
20 Hz-20 kHz, 0, -1 dB |
| Marge dynamique (4 ohms) |
2 dB |
| Impédance d'entrée |
Supérieur à 20 kΩ (symétrique) |
| Niveau d'entrée maximum |
24 dBu (16 V efficaces) |
| Connecteurs d'entrée (chaque canal) |
XLR 3 broches et TRS 1/4", symétrique, parallèle
Phono, asymétrique |
| Connecteurs de sortie (chaque canal) |
Speakon®, 1/4", bornes de reliure |
| Amplificateur et protection de charge |
Court-circuit, circuit ouvert, thermique, protection RF
Charge protégée contre les défauts DC |

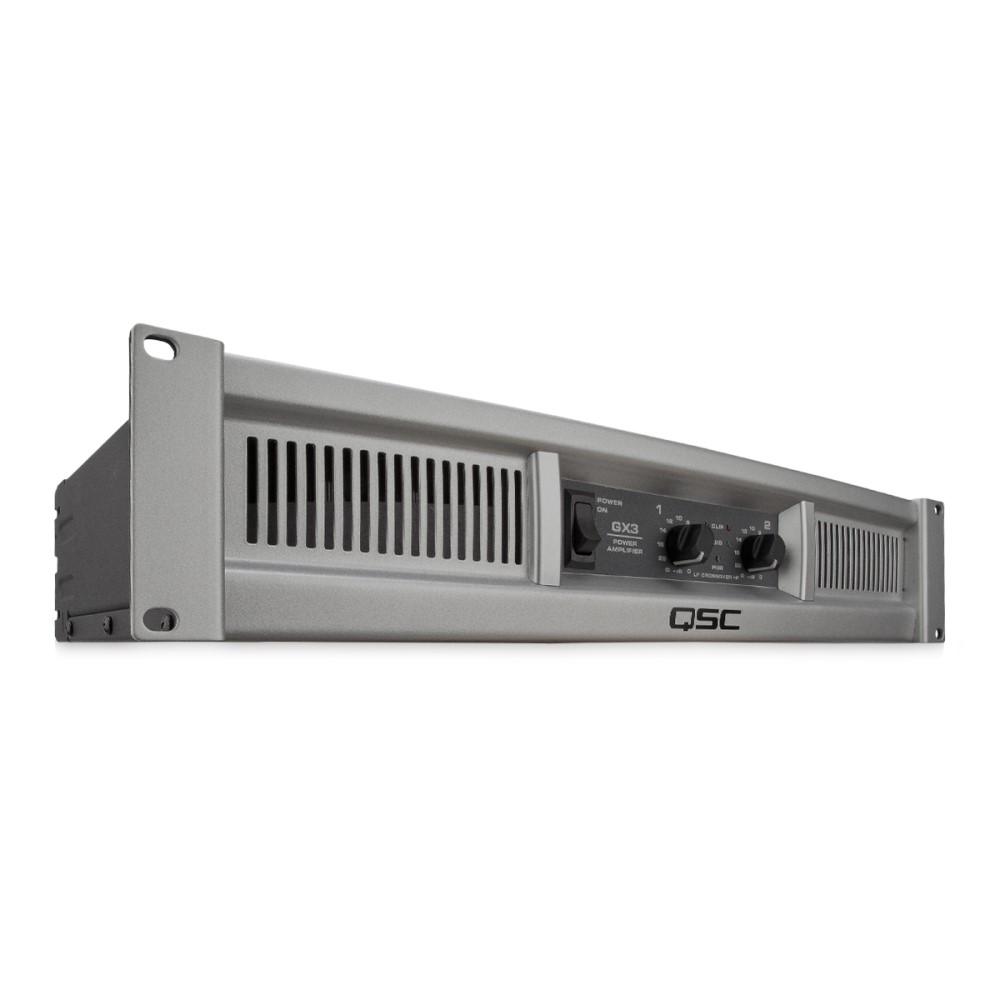

| Commandes et indicateurs du panneau avant |
Contrôles de gain, 21 crans
LED CLIP rouges, proportionnelles, seuil THD 0,1%
LED SIGNAL vertes, seuil 35 dB en dessous de l'écrêtage
LED d'alimentation bleue, CA allumé |

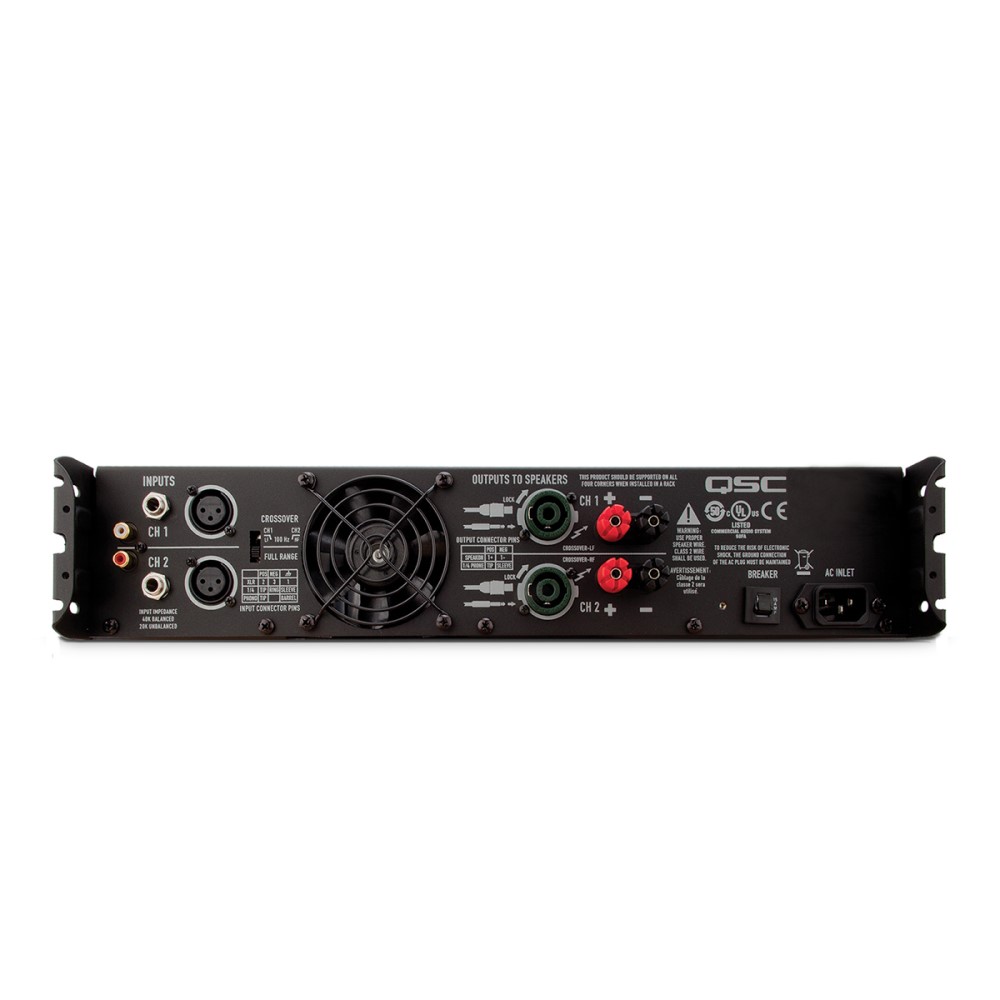

| Commandes du panneau arrière |
Gamme complète/commutateur croisé
100 Hz, LP de 3ème ordre (sub), HP de 2ème ordre (haut) |
| Dimensions |
Hauteur : 3,5"(89 mm) 2RU
Largeur : 19 "(483 mm)
Profondeur : 10,1"(257 mm) |
| Poids |
Filet : 27 lb (12,1 kg)
Expédition : 31 lb (14,1 kg) |
Filet : 28 lb (12,6 kg)
Expédition : 32 lb (14,6 kg) |
Modèle 120V :
Filet : 15,5 lb (7 kg)
Expédition : 20,5 lb (9,3 kg)
Modèle 230V :
Filet : 16,5 lb (7,5 kg)
Expédition : 21,5 lb (9,75 kg) |
| Approbations de l'agence |
Conforme aux normes UL, CE, RoHS/WEEE |
Courant alternatif et chauffage, 120 VAC
(multiplier le courant par 0,5 pour 230 VAC) |
GX3 |
GX5 |
GX7 |
| État de fonctionnement |
Ampère CA |
BTU/heure |
Ampère CA |
BTU/heure |
Ampère CA |
BTU/heure |
| Inactif |
0.2 |
44 |
0.3 |
60 |
0.6 |
82 |
| 8 8 ohms, 1/8 de puissance 1 |
4.1 |
904 |
3.3 |
734 |
6.7 |
1169 |
| 8 8 ohms, 1/3 de puissance 2 |
6.1 |
1160 |
8.5 |
1456 |
13.3 |
1807 |
| 8 8 ohms, pleine puissance 3 |
9.75 |
1109 |
16.2 |
1891 |
26.5 |
2167 |
| 4 4 ohms, 1/8 de puissance 1 |
6.3 |
1515 |
5.8 |
1160 |
10.1 |
1963 |
| 4 4 ohms, 1/3 de puissance 2 |
9.4 |
2105 |
11.2 |
2162 |
18.5 |
2612 |
| 4 4 ohms, pleine puissance 3 |
15.0 |
2297 |
24.5 |
3754 |
40 |
4478 |
